系统网络结构

系统管理层

● 系统管理层设备由监控主机、UPS、打印机、模拟屏、监控软件等组成；监控主机完成整个系统的数据采集及实时、历史数据库建库及存储功能，亦可作为值班运行人员的人机接口监控主站，实现界面监控，报表建立，状态监视及操作功能，并负责全站的系统诊断，控制系统状态，数据库和画面的编辑及修改，查询全站保护配置，按权限设置修改保护定值，进行保护信号复归等功能。

● 第三方智能系统（如DCS、MIS、ERP等）可通过TCP/IP协议访问本系统，接口方式包括但不限于OPC、ODBC、Socket、Web Service或自定义接口等。

网络通信层

● 通讯层由通信管理机、工业以太网交换机等网络设备组成；支持TCP/IP、现场总线等多种通信方式，可接入Profibus-DP、MODBUS、DNP、IEC870-5、IEC61850、DLT645-1997等国际国内常见的电力设备规约，并能保证其它非标的保护、测控、计量、PLC等设备的接入。

现场测控层

● 现场仪表层设备包括高、低压线路侧电力测控仪表。仪表具备高性能通讯接口，以组网的方式接入通讯设备。

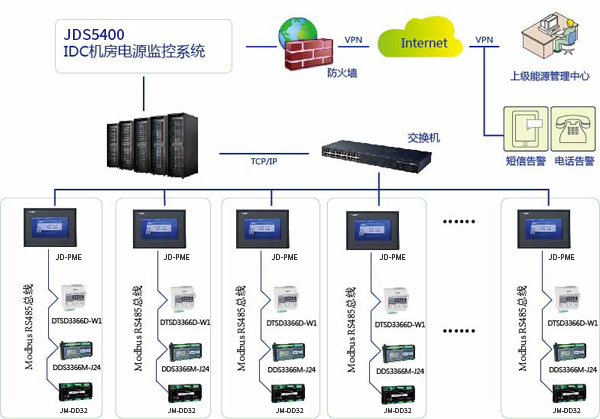

系统结构图

系统应用特点

● 久嘉科技IDC机房电源监测方案能有效的帮助用户实时掌握机房电源分配列头柜的运行状况，优化用电分配结构和管理，提高负载平衡和效率，节约能耗，实现绿色机房、安全用电。
