系统网络结构

系统管理层

● 系统管理层设备由监控主机、UPS、打印机、模拟屏、监控软件等组成；监控主机完成整个系统的数据采集及实时、历史数据库建库及存储功能，亦可作为值班运行人员的人机接口监控主站，实现界面监控，报表建立，状态监视及操作功能，并负责全站的系统诊断，控制系统状态，数据库和画面的编辑及修改，查询全站保护配置，按权限设置修改保护定值，进行保护信号复归等功能。

● 第三方智能系统（如DCS、MIS、ERP等）可通过TCP/IP协议访问本系统，接口方式包括但不限于OPC、ODBC、Socket、Web Service或自定义接口等。

网络通信层

● 通讯层由通信管理机、工业以太网交换机等网络设备组成；支持TCP/IP、现场总线等多种通 信方式，可接入Profibus-DP、MODBUS、DNP、IEC870-5、IEC61850、DLT645-1997等国际国内常见的电力设备规约，并能保证其它非标的保护、测控、计量、PLC等设备的接入。

现场测控层

● 现场仪表层设备包括高、低压线路侧电力测控仪表。仪表具备高性能通讯接口，以组网的方式接入通讯设备。

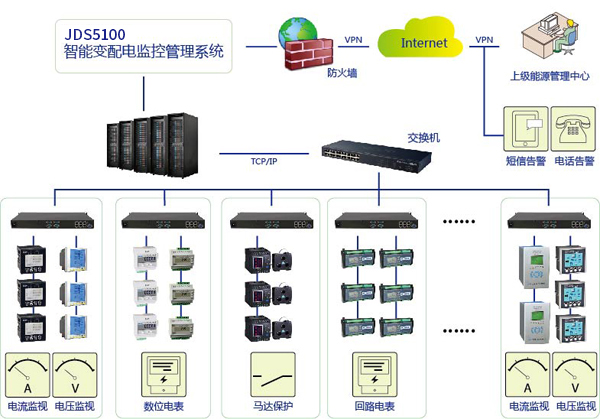

系统结构图

系统应用特点

● 提高电力系统的可靠性，保证供电连续性

● 提高电力系统的管理效率、降低运行成本

● 检测电能质量问题，减少故障风险

● 有效的诊断手段，缩短故障停电时间

● 减低电能消耗方式，促进节能减排

● 降低系统运行管理和维护的时间及费用
